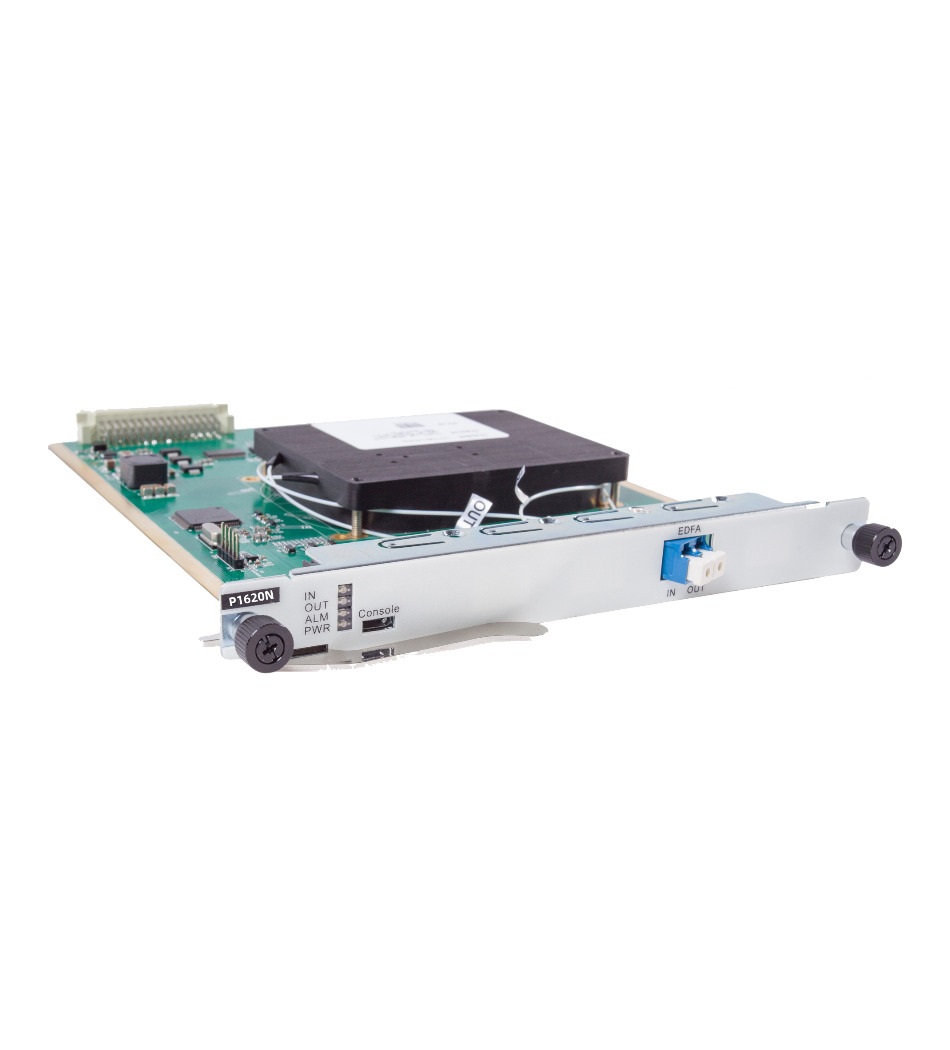

SINTAI OTNS8600 DWDM EDFA PRE-AMPLIF 16DBM P1620N LC/UPC VOA **PRODUTO SOB ENCOMENDA P1620N,LC/UPC, com pré-amplificador VOA integrado (ajustável de 0 a 20dB) Amplificador EDFA, banda C, potência óptica de entrada padrão -4dBm, potência óptica de saída máxima +20dBm, ganho 16dB (ajustável em ±3dB), LC/UPC, com pré-amplificador VOA integrado (ajustável de 0 a 20dB) P1620N O Pré-amplificador EDFA é uma placa de amplificação de fibra dopada com érbio lançada pela Sintai Communication, cuja principal função é compensar a potência da luz do sinal na extremidade receptora do link de transmissão, podendo amplificar os sinais ópticos de até 48 canais (intervalo de canal de 100 GHz) ou 96 canais (intervalo de canal de 50 GHz) na banda C ao mesmo tempo. Possui caracteres de ganho plano, ganho bloqueado, figura de baixo ruído, etc. e é um componente indispensável e importante para o sistema DWDM, futuro sistema de alta velocidade e transmissão de longa distância em rede totalmente óptica. Aplicações Sistemas de transporte DWDM de longa distância Sistemas de transporte com grande número de canais Sistemas de Transporte que utilizam transceptores que requerem amplificação externa, como PAM4 DWDM Sistemas de interconexão de data centers Características Tipo de Booster, Linha e Pré-amplificador amplificadores ópticos Amplificação com fibra óptica dopada com Érbio Até 48 canais/96 canais DWDM em Banda C Controle Automático de Ganho (AGC) e Controle Automático Operação de controle de energia (APC) Potência de saída saturada com até +23dBm Amplificação de um ou dois estágios com DCF de estágio intermediário opcional Saída VOA integrada opcional com ajuste automático Controle de poder Gerenciamento de rede através de SNMP e Interface gráfica do usuário Figura de baixo ruído para amplificadores de érbio Faixa de temperatura operacional -10°C~+60°C parâmetros Faixa de comprimento de onda operacional Tipo padrão: 1529nm - 1561nm, suportando 40 canais (@ 100 GHz) ou 80 canais (@ 50 GHz) para sistemas DWDM de banda C Tipo estendido: 1528nm - 1568nm, suportando 48 canais (100 GHz) ou 96 canais (50 GHz) para sistemas DWDM de banda C estendidos EDFA tipo P1620N (V) Potência mínima de entrada (típica)1 -30 dBm Potência máxima de entrada (típica) +22 dBm Potência de saída de saturação (típica) +16 dBm Controle de ganho no modo AGC (sem VOA) 20 dB Faixa de atenuação VOA 0 - 25 dB Ganho de planicidade 1,5 dB Índice de ruído = 5,5 dB = 5 dB Temperatura operacional. faixa -10°C ~ 60°C Faixa de umidade operacional 5% ~ 95% sem condensação Temperatura de armazenamento -40°C ~ 85°C consumo @ potência de saída total 15W MTBF > 100.000 horas
