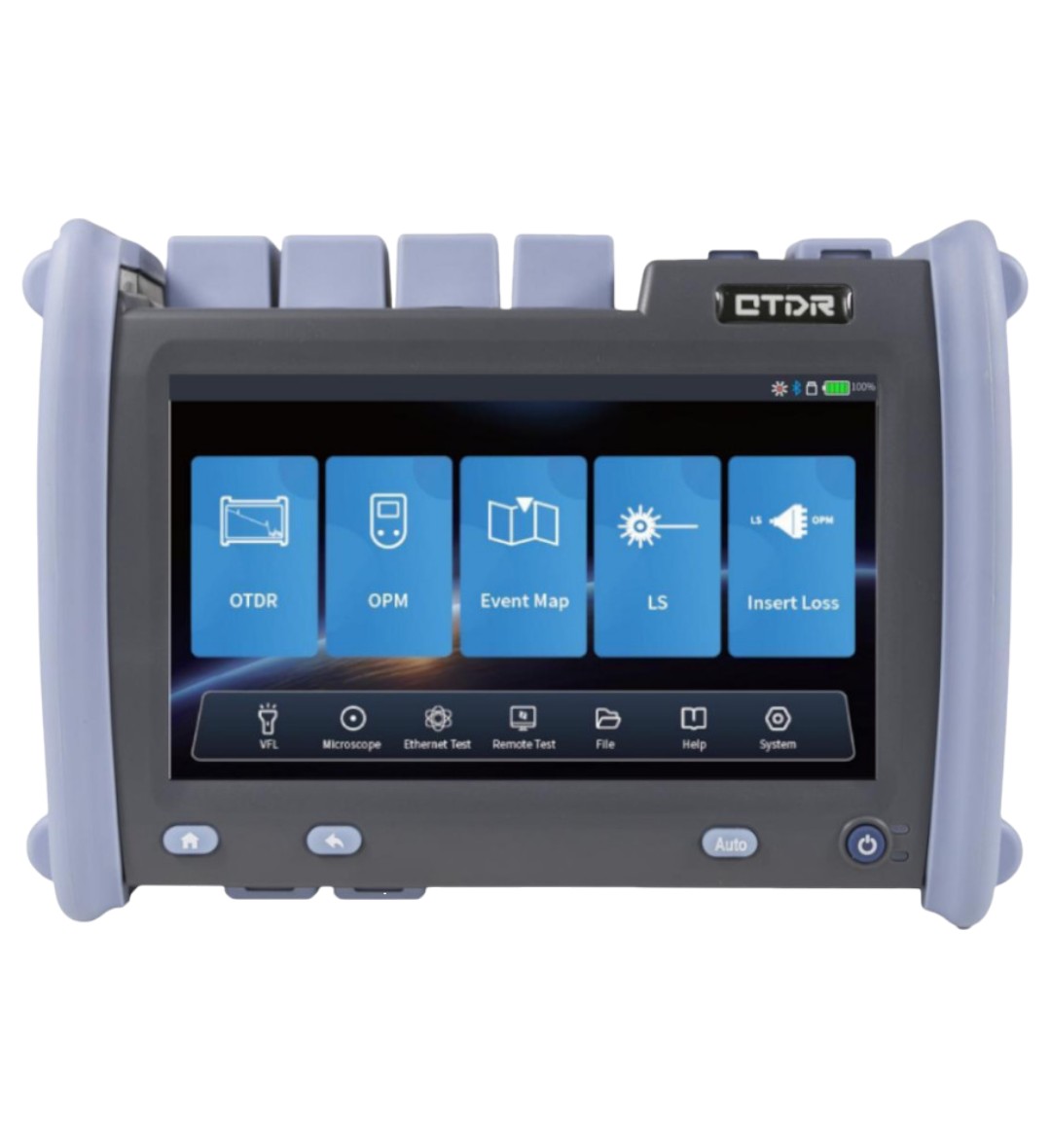

F. OTDR GLK6800-SM1 850-1300-1310-1550NM 26-28-35-33DB Visão Geral do Produto A série GLK6800 é um OTDR de alto desempenho com tela colorida de 7 polegadas, que facilita a operação. Integra múltiplas funções para ajudar os usuários em testes de campo e manutenção de redes ópticas. Com alcance dinâmico máximo de 45dB, permite testes eficazes mesmo através de divisores ópticos em redes PON. É ideal para medir comprimento, perda e qualidade de conexão de fibras e cabos ópticos. É amplamente utilizado em construção de redes, manutenção de linhas, reparos emergenciais, desenvolvimento e produção de fibras ópticas, especialmente em redes troncais urbanas, redes de backbone e redes metropolitanas. Características do Produto - Processador quad-core com sistema Linux, operação fluida - Tela sensível ao toque capacitiva HD de 7", resolução 1024×600 - Zona morta mínima de eventos: 1m - Zona morta de atenuação: até 5m - Alcance dinâmico máximo: 33dB - Suporte a testes em divisores PON até 1:64 - Armazenamento interno 12GB - Saída de arquivos no formato padrão SOR - Geração de relatórios de teste e diagnóstico em PDF com um clique - Suporte a nomes de arquivos em chinês e inglês - Testes simultâneos em múltiplos comprimentos de onda - Análise automática dos resultados - Suporte a entrada em chinês e inglês - Impressão de relatórios e processamento em lote de arquivos - Detecção de teste online com função de alerta - Interface homem-máquina aprimorada - Integra: OTDR, VFL, LS, OPM, Mapa de Eventos, Teste de Perda, Identificação de Face Final, Teste Ethernet Remoto, Teste de Rede Especificações Técnicas OTDR - Tipos de fibra: MM - Comprimentos de onda: 850/1300nm (MM) - Alcance dinâmico máximo: até 26/28dB - Faixa de teste: 100m a 420km - Largura de pulso: 3ns a 20µs - Precisão de alcance: ±(0,75m + intervalo de amostragem + 0,005% da distância) - Precisão de perda: ±0,001dB - Pontos de amostragem: =256k - Resolução de amostragem: 0,05m a 4m - Precisão de reflexão: 0,03dB/dB - Formato de arquivo: SOR - Análise de perda: método de 4 ou 5 pontos - Classe de segurança do laser: Classe II - Conector: FC/UPC (intercambiável SC, ST) - Armazenamento de dados: =12GB OPM (Medidor de Potência Óptica) - Faixa de comprimento de onda: 800nm a 1700nm - Faixa de teste: -50 a +26dBm / -70 a +10dBm - Incerteza: ±5% - Comprimentos de onda de calibração: 850/1300/1310/1490/1550/1625/1650nm - Conector: Universal FC/SC/ST LS (Fonte de Luz) - Comprimento de onda: igual ao OTDR - Potência de saída: =-5dBm - Estabilidade: CW, ±0,5dB/15min (após 15min de aquecimento) - Conector: FC/UPC (intercambiável SC, ST) VFL (Localizador Visual de Falhas) - Comprimento de onda: 650nm ±20nm - Potência de saída: =10mW - Modos: CW/1Hz/2Hz - Conector: FC/UPC (intercambiável SC, ST) Outros - Tela: 7" sensível ao toque, resolução 1024×600 - Fonte de alimentação: Adaptador AC/DC (entrada 10019V); Bateria de lítio 7,4V, 5200mAh - Temperatura de operação: -10°C a +50°C - Temperatura de armazenamento: -40°C a +70°C - Umidade relativa: 0~95% sem condensação - Peso: 1,2kg - Dimensões: 227mm × 160mm × 70mm - Interfaces de dados: 2x USB-A, 1x Tipo-C, RJ45 LAN 100/1000Mbit/s - Consumo de energia: 6W
