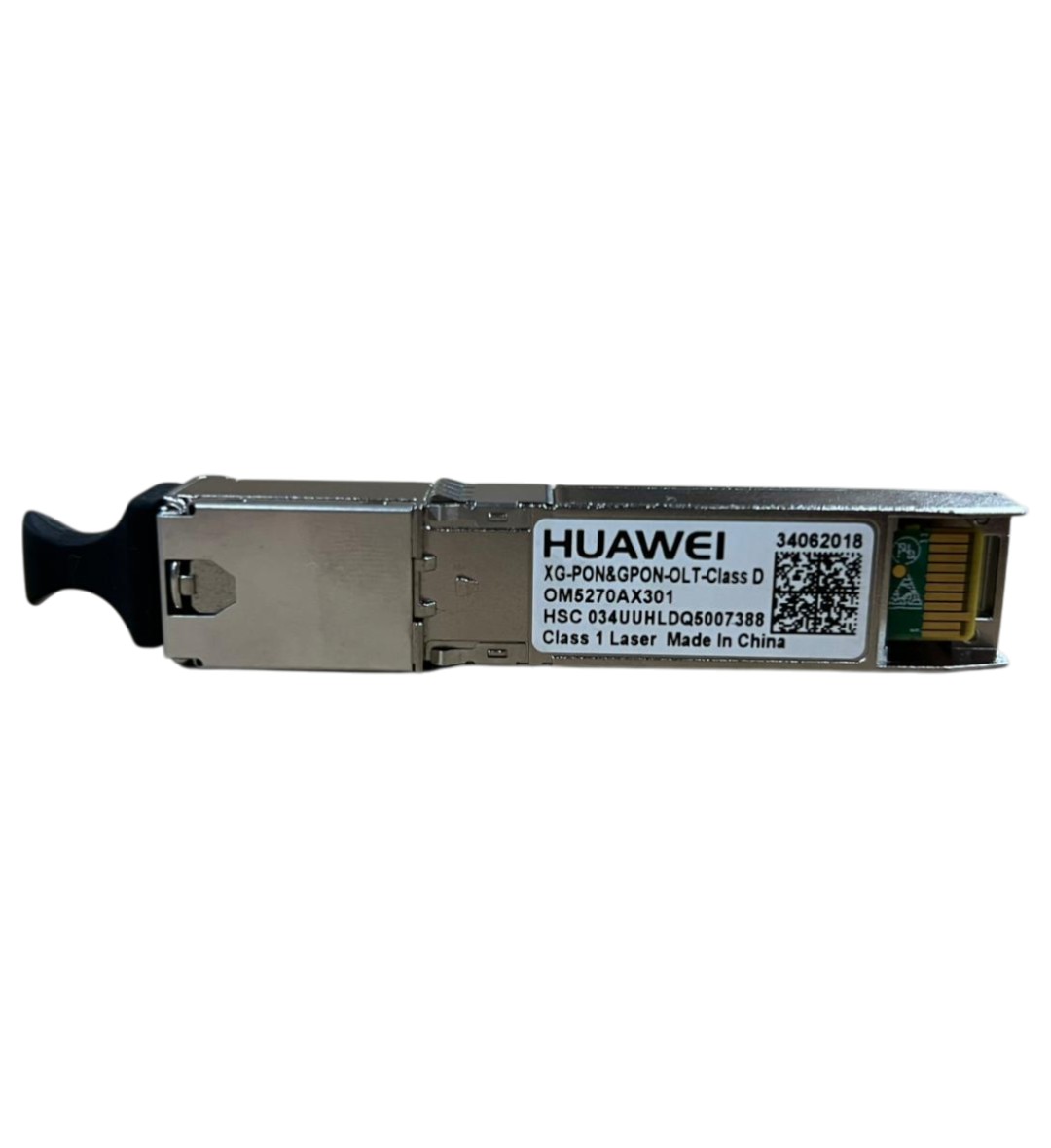

F. M SFP+ XG-PON GPON-OLT-CLASS D 20KM HUAWEI SC SMF CGHF O módulo SFP XG-PON&GPON-OLT Classe D é um módulo óptico combinado assimétrico 10GPON e GPON aplicado à placa OLT XGS-PON e GPON combinada Huawei MA5800, tipicamente CGHF. A placa Huawei CGHF é uma placa de interface OLT combinada XG-PON e GPON de 16 portas com módulo óptico XG-PON e GPON C+/N2a. Ela é usada nos sistemas OLT MA5800-X2 , X7 , X15 e X17 NG e funciona em conjunto com a unidade de rede óptica (ONU) para fornecer serviços de acesso XG-PON e GPON. Capacidade de encaminhamento: 200 Gbit/s. Divisão máxima de rádio: 1:256. O MA5800, dispositivo de acesso multisserviços, é um OLT pronto para 4K/8K/VR para a era Gigabit. Ele emprega arquitetura distribuída e suporta PON/10G PON/GE/10GE em uma única plataforma. O MA5800 agrega serviços transmitidos por diferentes mídias, proporciona uma experiência de vídeo 4K/8K/VR otimizada, implementa virtualização baseada em serviços e suporta uma evolução suave para 50G PON. Taxa portuária Canal GPON: Transmissão: 2,488 Gbit/s Recepção: 1,244 Gbit/s Canal XG-PON: Transmissão: 9,953 Gbit/s Recepção: 2,488 Gbit/s Potência óptica de saída mínima: Canal GPON: 6 dBm; Canal XG-PON: 8 dBm Potência óptica máxima de saída Canal GPON: 10 dBm; Canal XG-PON: 11 dBm Sensibilidade máxima do receptor Canal GPON: -35 dBm Canal XG-PON: -33,5 dBm Tipo de conector óptico SC Tipo de fibra óptica Modo único Potência óptica de sobrecarga Canal GPON: -15 dBm Canal XG-PON: -13 dBm Taxa de extinção 8,2 dB Vantagens técnicas da Classe D Os módulos da Classe D trazem melhorias claras em relação à Classe C+: Maior potência óptica Sinais mais fortes permitem transmissões mais longas com a mesma perda na fibra. Melhor sensibilidade do receptor Funcionam bem mesmo com sinais fracos, mantendo o desempenho estável. Orçamento de enlace maior Abrange mais de 97% dos casos de atenuação da fibra, oferecendo maior flexibilidade aos planejadores. Por que surgiu o módulo da Classe D? O surgimento dos módulos Classe D demonstra duas coisas: A tecnologia de módulos ópticos está avançando. Existe uma demanda real pela rede. As redes ODN atuais são enormes, mas enfrentam muitos problemas: qualidade variável dos componentes, padrões inconsistentes dos fornecedores, ambientes complexos e construção não padronizada. Isso resulta em links instáveis, quedas frequentes e reclamações dos usuários. Muitos desses problemas estão relacionados à potência óptica. Aumentar a potência de transmissão é uma das soluções mais eficazes. Os módulos de Classe D foram projetados justamente para isso: atender a mais cenários e reduzir os riscos. Conclusão A criação dos módulos Classe D não é por acaso. Eles são uma resposta natural ao progresso tecnológico e às necessidades do mercado . Com maior potência, melhor sensibilidade e maior flexibilidade, a Classe D está preparada para substituir as classes mais antigas e suportar a próxima etapa da evolução da PON.
